Hałas ultradźwiękowy w produkcji — jak rozpoznać źródła i ocenić ekspozycję

W przemysłowej hali produkcyjnej fale emitowane przez zgrzewarkę ultradźwiękową rzadko generują słyszalny szum. Zamiast tego zjawisko to przenika przez standardowe osłony maszyn i dociera bezpośrednio do okolicznych stanowisk operatorskich. Pracownicy mogą odczuwać jedynie delikatne mrowienie, niewyjaśnione bóle głowy lub chroniczne zmęczenie. Dzieje się to często bez jakiejkolwiek świadomości trwającej ekspozycji na fale akustyczne wykraczające poza zakres ludzkiego słyszenia. Taka sytuacja mocno komplikuje wstępną ocenę ryzyka zawodowego podczas przygotowywania dokumentacji dla zakładowych służb BHP. Identyfikacja takiego zagrożenia na wczesnym etapie wymaga podejścia znacznie szerszego niż powierzchowny audyt warunków pracy czy standardowe wywiady z załogą.

Specyfika fal ultradźwiękowych i źródła emisji w zakładach

Hałas ultradźwiękowy obejmuje specyficzne fale akustyczne o częstotliwościach przekraczających 20 kHz. Są one całkowicie niesłyszalne dla człowieka, co radykalnie odróżnia je od klasycznego hałasu słyszalnego mieszczącego się w dolnym paśmie od 20 Hz do 20 kHz. Krótsze długości tych fal powodują, że ultradźwięki wykazują znacznie wyższą kierunkowość propagacji w otwartej przestrzeni. Energia nie rozprasza się równomiernie po całym pomieszczeniu, lecz skupia w wąskim, precyzyjnym stożku uderzającym w konkretny punkt. Pracownik znajdujący się na osi takiego strumienia przyjmuje maksymalną dawkę energii akustycznej, podczas gdy osoba stojąca zaledwie metr obok może znajdować się w strefie bezpiecznej.

Technologie stosowane w zakładach chemicznych i przetwórczych bardzo często opierają się na sprzęcie emitującym wysokie częstotliwości. Przemysłowe zgrzewarki ultradźwiękowe do tworzyw sztucznych generują silne sygnały w zakresie od 20 do 40 kHz. Dzieje się to wyłącznie podczas aktywnych cykli łączenia materiału docelowego. Inne powszechne procesy technologiczne wykorzystują myjki ultradźwiękowe przeznaczone do precyzyjnego czyszczenia elementów maszyn oraz specjalistyczne narzędzia do cięcia wielowarstwowych kompozytów. Emisja fal w takich środowiskach ma charakter ściśle okresowy. Zależy bezpośrednio od cyklu pracy konkretnej maszyny oraz parametrów fizycznych obrabianego detalu. Krótkotrwałe impulsy łatwo umykają uwadze podczas kontroli, dlatego opracowania CIOP-PIB kładą nacisk na analizę procesów produkcyjnych w dłuższych przedziałach czasu.

Dlaczego sprzęt z wagą A nie wykrywa zagrożenia na hali?

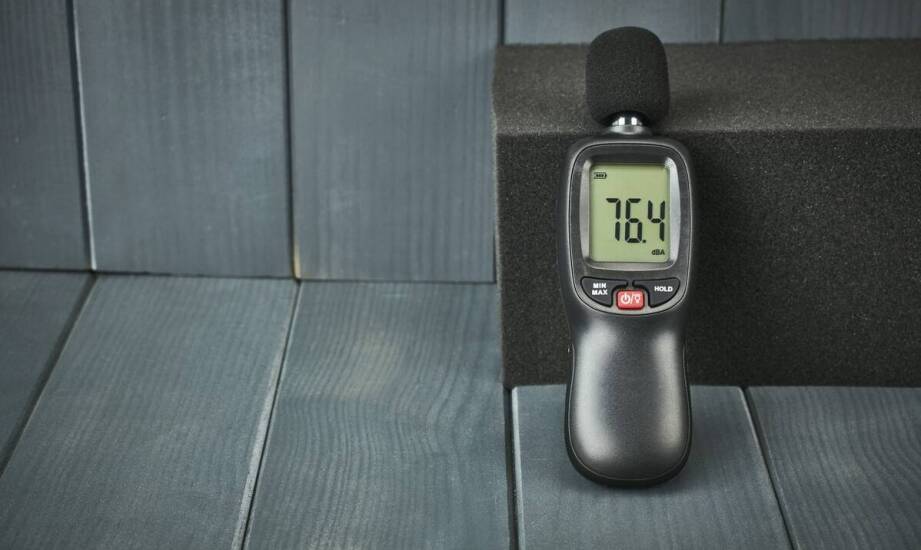

Standardowy miernik dźwięku korygujący wynik krzywą ważeniową A nie potrafi zarejestrować wysokich częstotliwości towarzyszących procesom zgrzewania. Urządzenie to zgodnie ze swoim oprogramowaniem filtruje i odrzuca wszelkie sygnały akustyczne znajdujące się powyżej granicy 20 kHz. Prawidłowy pomiar hałasu w tym specyficznym środowisku pracy wymaga aparatury klasy 1 wyposażonej w zaawansowany sprzętowy analizator widma. Zestaw taki umożliwia precyzyjną rejestrację wartości w wąskich pasmach tercjowych od 10 do 40 kHz. Wytyczne ujęte w normach PN-ISO 9612 oraz PN-Z-01339 określają ścisłe zasady doboru właściwych punktów lokalizacji sprzętu. Ustalenie pozycji mikrofonu w strefie potencjalnej ekspozycji pracownika zmusza badacza do uwzględnienia kierunkowości źródła oraz dokładnej odległości do ucha operatora obsługującego maszynę.

Sama rejestracja uderzeniowej fali akustycznej to zaledwie pierwszy krok do stworzenia rzetelnej dokumentacji bezpieczeństwa. Laboratorium Badawcze PROTEKT Maria Piłat-Trytko wykorzystuje wieloletnie doświadczenie zebrane na rynkach przemysłowych do mapowania tak wymagających stanowisk roboczych. Akredytacja PCA AB 977, utrzymywana przez tę jednostkę nieprzerwanie od 2008 roku, uwierzytelnia techniczne kompetencje w realizacji specjalistycznych badań środowiskowych. Uzyskane na hali wyniki trafiają bezpośrednio do końcowego raportu BHP. W opracowaniu tym równoważny poziom ciśnienia akustycznego w pasmach tercjowych wspiera identyfikację koniecznych działań technicznych. Twarde dane liczbowe pozwalają projektantom skutecznie zaplanować dedykowane osłony dźwiękochłonne, kurtyny tłumiące lub zmiany w samym cyklu technologicznym maszyny.

Wpływ przestrzeni produkcyjnej na wielokrotne odbicia fal

Diagnostykę ultradźwięków w obiektach przemysłowych należy nieustannie rozszerzać o analizę otaczającej środowisko akustyki. Twarde ściany, masywne metalowe konstrukcje i niskie stropy powodują wielokrotne odbicia energii akustycznej od powierzchni płaskich. Zjawisko to potrafi zauważalnie wzmacniać poziomy ciśnienia dźwięku poza głównym stożkiem bezpośrednim emitowanym przez zgrzewarkę. Rejestracja emisji podczas różnych faz obciążenia urządzeń mechanicznych ujawnia niewidoczne wcześniej szczytowe wartości impulsowe uderzające w operatorów. W zakładach realizujących zaawansowane procesy chemiczne dodatkowe uwarunkowania to wszechobecna wilgoć, zawiesiny par oraz gęste pyły wpływające na modyfikację propagacji wysokich częstotliwości w powietrzu.

Rozpoznanie głównego źródła ultradźwięków, precyzyjne scharakteryzowanie impulsowej emisji oraz zrozumienie technologicznego kontekstu hali decydują o ostatecznej trafności oceny ryzyka zawodowego. Zwykły odczyt wartości liczbowej z miernika bez pogłębionej analizy widmowej środowiska i oceny odbić architektury nigdy nie obrazuje pełnej skali obciążenia organizmu w nowoczesnym zakładzie przetwórczym.
